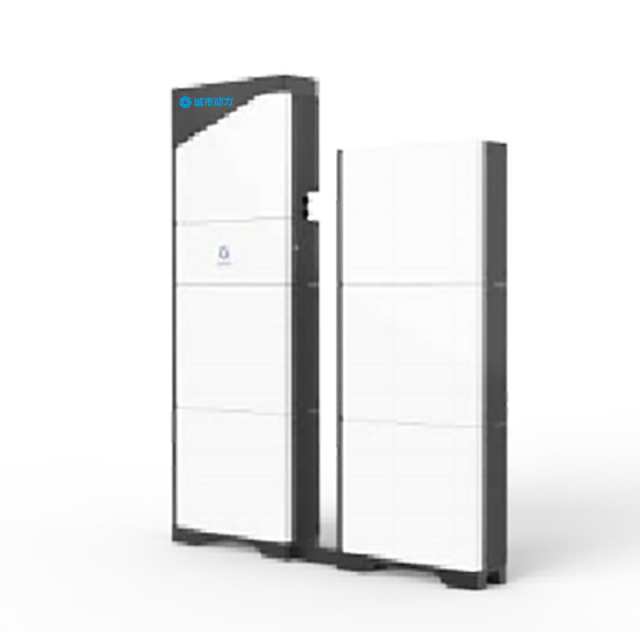

| Технические характеристики системы | |||
|---|---|---|---|
| Системная модель | КТ-6-9.4 | КТ-6-18.8 | КТ-6-23.5 |
| Модель инверторного модуля | YI-H3P6K-H | YI-H3P6K-H | YI-H3P6K-H |
| Максимальная выходная мощность (кВт) | 6 | 6 | 6 |
| Время переключения между сетевым и автономным режимами (мс) | <20 | <20 | <20 |
| Модель аккумуляторного модуля | BB-LFP-46Ah-SB | BB-LFP-46Ah-SB | BB-LFP-46Ah-SB |
| Количество батарейных отсеков | 2 | 4 | 5 |
| Емкость накопителя энергии (кВт·ч) | 9.4 | 18.8 | 23.5 |
| Коммуникация - Метод отображения | Индикатор уровня заряда батареи, рабочее состояние, приложение | Индикатор уровня заряда батареи, рабочее состояние, приложение | Индикатор уровня заряда батареи, рабочее состояние, приложение |
| Коммуникация - Методы коммуникации | Ethernet, Wi-Fi, Bluetooth (ближний или удаленный запрос и управление) | Ethernet, Wi-Fi, Bluetooth (ближний или удаленный запрос и управление) | Ethernet, Wi-Fi, Bluetooth (ближний или удаленный запрос и управление) |
| Общие характеристики - Размеры модуля инвертора (мм) | 669×210×570 | 669×210×570 | 669×210×570 |
| Общие характеристики - Вес инверторного модуля (кг) | 42 | 42 | 42 |
| Общие характеристики - Размеры аккумуляторного модуля (мм) | 669×210×510 | 669×210×510 | 669×210×510 |
| Общие характеристики - Вес аккумуляторного модуля (кг) | 53 | 53 | 53 |
| Общие характеристики - Размеры системы (мм) | 684×210×1923 | 1603×210×1923 | 1603×210×1923 |
| Общие характеристики - Вес системы (кг) | 165 | 279 | 332 |
| Общие характеристики - Способ установки | Штабелируемый | Штабелируемый | Штабелируемый |
| Общие характеристики - Степень защиты | IP66 | IP66 | IP66 |
| Общие характеристики - Тип батареи | ЛФП | ЛФП | ЛФП |
| Вход переменного тока — номинальный входной ток (В переменного тока) | 3/Н/ПЭ, 230/400 | 3/Н/ПЭ, 230/400 | 3/Н/ПЭ, 230/400 |
| Вход переменного тока — максимальный входной ток (А) | 18.2 | 18.2 | 18.2 |
| Вход переменного тока — номинальная частота переменного тока (Гц) | 50/60 | 50/60 | 50/60 |
| Вход переменного тока — максимальная входная мощность байпаса (кВт) | 12 | 12 | 12 |
| Фотоэлектрический (PV) вход — диапазон напряжения MPPT (В пост. тока) | 180 - 960 | 180 - 960 | 180 - 960 |
| Фотоэлектрический (PV) вход — максимальная входная мощность PV (кВт) | 9 | 9 | 9 |
| Фотоэлектрический (PV) вход — количество фотоэлектрических цепей | 2 | 2 | 2 |
| Фотоэлектрический (PV) вход — количество каналов MPPT | 2 | 2 | 2 |
| Фотоэлектрический (PV) вход — максимальный входной ток (А) | 8.18 | 8.18 | 8.18 |
| Фотоэлектрический (PV) вход — максимальный входной ток короткого замыкания (А) | 23 | 23 | 23 |
| Выход переменного тока — номинальное выходное напряжение (В переменного тока) | 3/N/PE,230/400 | 3/N/PE,230/400 | 3/N/PE,230/400 |
| Выход переменного тока — номинальный выходной ток (А) | 9.1 | 9.1 | 9.1 |
| Выход переменного тока — номинальная частота переменного тока (Гц) | 50/60 | 50/60 | 50/60 |
| Выход переменного тока — номинальная выходная мощность (кВт) | 6 | 6 | 6 |
| Выход переменного тока - коэффициент мощности | 0,8 | 0,8 | 0,8 |
| Выход переменного тока — перегрузочная способность — 101%≤нагрузка≤120% (мин.) | 10 | 10 | 10 |
| Выход переменного тока — перегрузочная способность — 121%≤нагрузка≤150% (с) | 60 | 60 | 60 |
| Выход переменного тока — перегрузочная способность — нагрузка>150% (мс) | 100 | 100 | 100 |
| Параметры окружающей среды - рабочая температура (℃) | -20 - 45 | -20 - 45 | -20 - 45 |
| Параметры окружающей среды – относительная влажность (%) | 5~95 (без конденсации) | 5~95 (без конденсации) | 5~95 (без конденсации) |
| Параметры окружающей среды - рабочая высота (м) | < 2000 | < 2000 | < 2000 |
| Сертификаты - Сертификаты безопасности | МЭК 62109-1, МЭК 62109-2, МЭК 61000-6-1, МЭК 61000-6-3 | МЭК 62109-1, МЭК 62109-2, МЭК 61000-6-1, МЭК 61000-6-3 | МЭК 62109-1, МЭК 62109-2, МЭК 61000-6-1, МЭК 61000-6-3 |
| Сертификации — сертификация Grid | VDE-AR-N 4105, EN 50549-1, ADE0126, ПОЛЬША PN-EN 50549-1 2019, EN50549-1 2019 с отклонениями для Чехии, TORErzeugerTypA, OVE-RichtlinieR25 | VDE-AR-N 4105, EN 50549-1, ADE0126, ПОЛЬША PN-EN 50549-1 2019, EN50549-1 2019 с отклонениями для Чехии, TORErzeugerTypA, OVE-RichtlinieR25 | VDE-AR-N 4105, EN 50549-1, ADE0126, ПОЛЬША PN-EN 50549-1 2019, EN50549-1 2019 с отклонениями для Чехии, TORErzeugerTypA, OVE-RichtlinieR25 |
| Сертификации — Сертификация аккумуляторной системы | IEC 62619, UN 38.3, CE-EMC, IEC 60730-1, VDE 2510-50, IEC 62477. | IEC 62619, UN 38.3, CE-EMC, IEC 60730-1, VDE 2510-50, IEC 62477. | IEC 62619, UN 38.3, CE-EMC, IEC 60730-1, VDE 2510-50, IEC 62477. |
